VIBRATION ISOLATOR SYSTEM(h2)
防振ゴム、コイルばね、空気ばね、これら三種類の防振部材を使い分け、
豊富な技術ノウハウで種々の振動問題を解決します。
防振ゴム AF / AD / HS(h3)
AFフローティングゴムマウント
ADADレベリングゴムマウント
HSHS積層ゴム防振ユニット

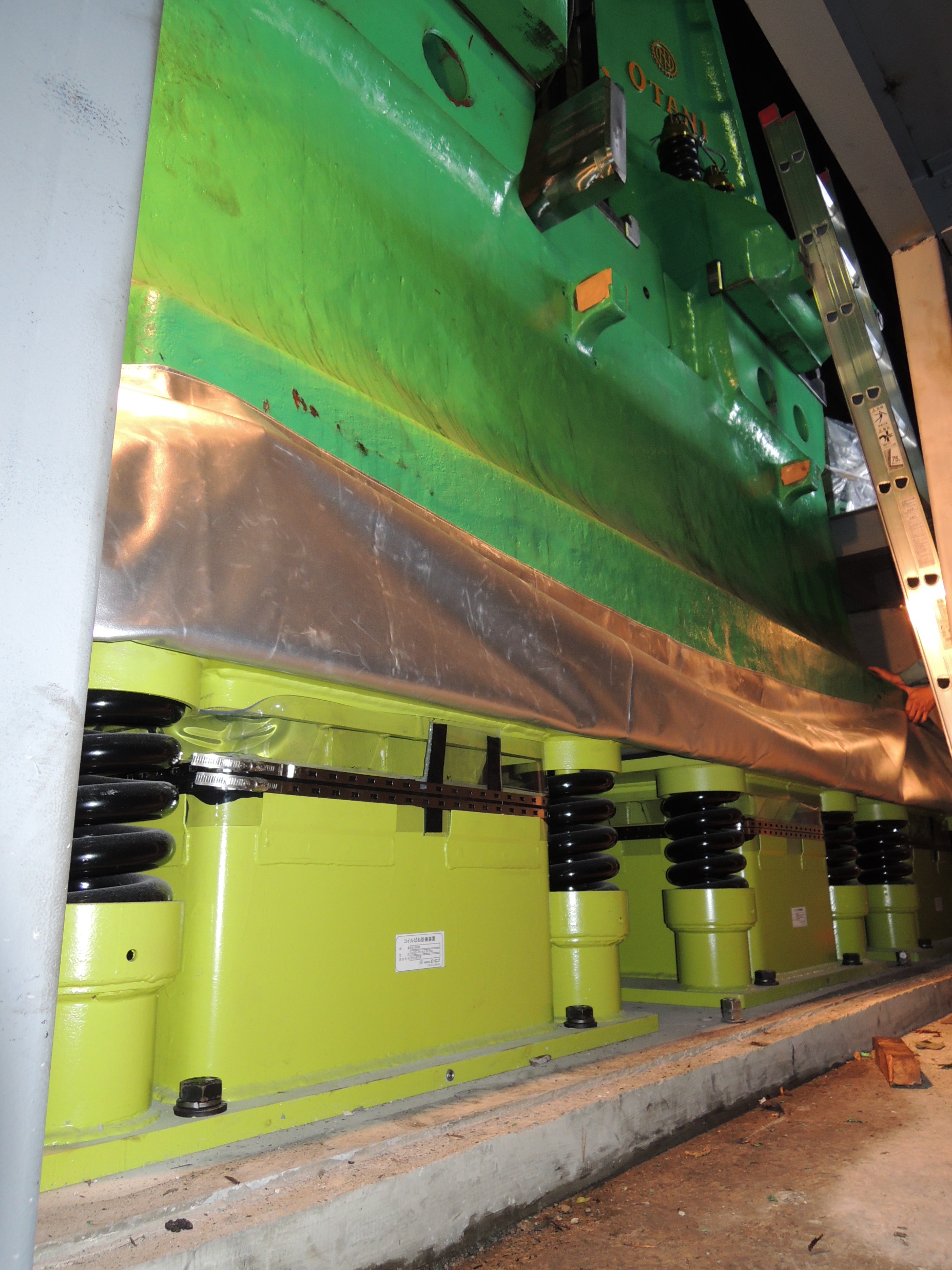

コイルばね CSVD / CSFD
CSVD粘性ダンパーコイルばねユニット
CSVD摩擦ダンパーコイルばねユニット

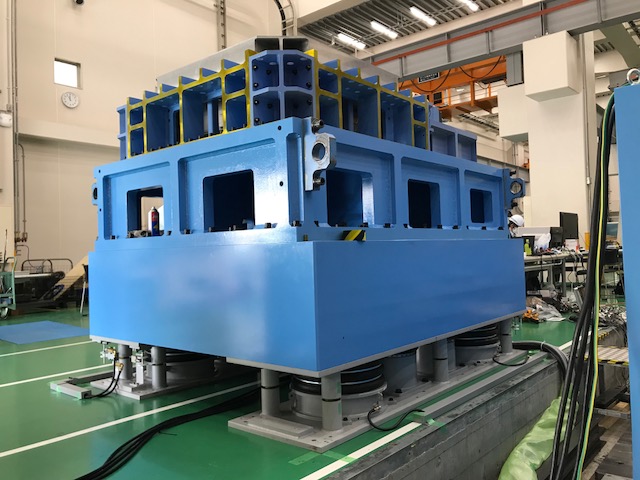

空気ばね ASD(h3)
ASD空気ばね防振システム
FFD浮基礎防振システム
防振ゴム AF / AD / HS(h3)
AFフローティングゴムマウント
AFマウントは支持荷重が予めせん断方向にかかるよう傾斜配置したユニットで、防振ゴムとしては最上位の軟らかさを有しており、破砕機等の回転系に振動対策に有効です。
ユニークな三次元異方向減衰
上下、長辺、短辺の三方向が異なったばね定数を持ち長辺が短辺より 柔らかく作られております。水平振動が大きい方向に長辺を、揺れが 大きい方向に短辺を向けた配置が効果的です。
防振ゴムの中では最上位の防振性能
固有振動数が4~6Hzと低いため、低周波数から高周波数に至る 幅広い範囲に抜群の効果を発揮します。
容易な取付
設備への取付はボルト一本、基礎への設置はフリクションパッドに よる直置きとベースプレートにアンカー打設する方法が選択可能です。
コンパクトでシンプルなデザイン
設備にマッチするシンプルなデザイン、ケーシングに防振ゴムが 内蔵されているため、油や外部損傷を受けにくく耐久性に優れています。
低コストメリット
防振効果が極めて優れているため、地盤や工場床の強度など、 構造が簡易化できます。また保守・点検もほとんど必要ありません。



型式 | 許容荷重 | 上下ばね定数[N/mm] | 短編ばね定数[N/mm] | 長辺ばね乗数[N/mm] |
---|---|---|---|---|
AF-1 | 12,550 | 785 | 1,314 | 265 |
Af-2 | 9,710 | 608 | 1,049 | 211 |
AF-3 | 6,180 | 392 | 657 | 132 |
ADレベリングゴムマウント
ADシリーズは各種産業機械に簡単に装着できるよう、レベル調整機能を備えたマウントです。特殊ゴムコンパウンドの円筒構造を採用し、機械総質量6t~60t用の荷重別に標準化されております。
★高弾性ゴムの採用により、コンパクトで優れた防振効果を発揮します。
★設備への取付が容易で据付レベルもレベリングボルトにより簡単に調整できます。
★底面は油対策のゴムカバーで覆われていりため、油が浸みた床への直置きにも対応できます。
